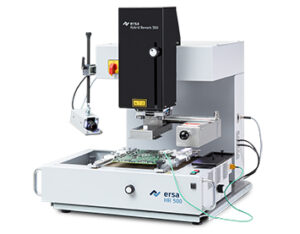

HR500 Rework-System

22700,00  HT 27240,00  TTC

Disponible sur commande

Ajouter au devis
UGS 0HR500 Catégorie

Le système de reprise hybride Ersa HR 500 est le premier choix pour toutes les tâches sur les assemblages CMS de taille moyenne.
Le système est adapté au dessoudage, placer et souder des composants

  • PLCC, QFP et BGA ainsi que des composants MLF.
  • les composants MLF
  • les éléments bipolaires jusqu’à une longueur de bord de 1 x 1 mm.

Comme tous les systèmes de reprise hybrides Ersa, le système HR 500 est équipé d’un puissant chauffage et d’éléments chauffants infrarouges très dynamiques
infrarouge hautement dynamiques dans l’émetteur inférieur ;
L’émetteur inférieur offre deux zones commutables.
zones commutables.
L’alignement des composants est réalisé par le biais d’entraînements fins et d’imageshaute résolution de la Vision Box.

Le composant
Le composant est posé presque sans énergie à l’aide d’un moteur pas à pas coupure fine. avec un arrêt fin.

Dans l’ensemble, le HR 500 convainc par son utilisation intuitive et sa  souplesse d’utilisation.

La HR 500 est prête à recevoir un cadre Ersa Dip&Print station (0PR100), l’impression des composants avec de la pâte à braser se fait à l’extérieur sur la station Ersa Dip&Print.

L’immersion d’un d’un composant dans un dépôt de flux est motorisé.
moteur. Pour l’observation du processus et la docu-
l’appareil peut être équipé en option d’un
l’appareil peut être équipé en option d’une caméra
Reflow Process Camera performante avec éclairage LED.(0HR510)

Le logiciel d’exploitation HRSoft 2 (pour Windows™) assiste l’utilisateur dans le travail et les documents. Il constitue
également l’interface de communication pour les connexions avec les systèmes d’exécution de la fabrication (MES).

Solution compétitive:

  • Dessoudage,
  • Placement et soudage flexibles de composants SMT
  • Rework de modules électroniques standard
  • Dimension carte : Jusqu’à 350x300mn (+X)
  • Taille composant :  1x1mm jusqu’à 50x50mn

Caractéristiques techniques :

  • Élément chauffant hybride haute performance de 900 W,
  • Plaque chauffante IR de 1 600 W sur toute la surface, caméras haute résolution pour le placement et la surveillance du processus,
  • fonctionnement optimal du système sur le plan ergonomique
  • logiciel d’exploitation moderne et convivial. Ersa HR Soft 2



Puissance en watt :
900W + 1600W (plaque chauffante)
